Περιγραφή προϊόντων

Εύκαμπτο καλώδιο ελέγχου πολλών-χαμηλής-τάσης πολλαπλών πυρήνων για πλοία και υπεράκτιες μονάδες. Σχεδιασμένο για κινούμενο εξοπλισμό ή θέσεις που υπόκεινται σε συνεχείς κραδασμούς, για κυκλώματα σήματος ελέγχου και αλληλομανδάλωσης, όχι για σήματα οργάνων ακριβείας 4-20 mA.

Βασικά χαρακτηριστικά

Υψηλή ευελιξία για εξοπλισμό με ελαφριά κίνηση και συχνούς κραδασμούς
Επικασσιτερωμένος αγωγός χαλκού, καλή-αντιδιαβρωτική απόδοση για το θαλάσσιο περιβάλλον
Η συνολική θωράκιση είναι προαιρετική για τη μείωση των ηλεκτρικών παρεμβολών
Αντέχει σε αλάτι-ψεκασμού, υγρασία, πιτσιλίσματα λαδιού σε πλοία ή πλατφόρμες
Προαιρετική θωράκιση SWA για μηχανική προστασία
Επιλογές LSZH / επιβραδυντικού φλόγας-για τους κανόνες θαλάσσιας ασφάλειας
Συμμορφώνεται με το IEC 60092 και τα πρότυπα θαλάσσιας ταξινόμησης

Αγωγός	κονσερβοποιημένος κλώνος χαλκός
Cross-τμήμα	0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm², 6 mm²
Εύρος Θερμοκρασίας	-40 μοίρες ~ +85 μοίρες
Ναυτικές πιστοποιήσεις	ABS/DNV/LR/CCS
Αντοχή μόνωσης	Μεγαλύτερο ή ίσο με 100 MΩ·km @20 μοίρες

Εφαρμογή

marine application

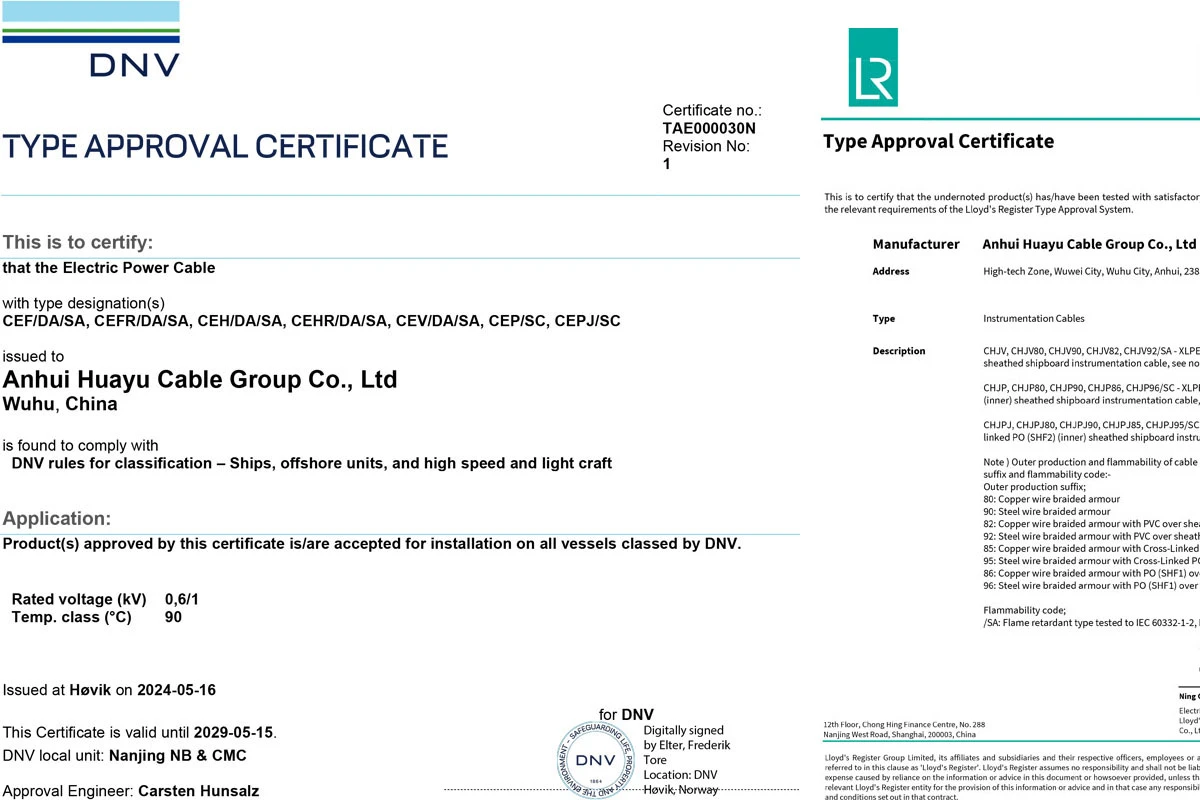

Πιστοποιητικό

Πιστοποιητικό Συστήματος Διαχείρισης Ποιότητας ISO
Εγκεκριμένο πιστοποιητικό ABS/DNV/LR/CCS

certificate 04

1.Κατασκευή
S/N	Κατασκευή		Απαίτηση
1	Αγωγός		2 Κατηγορία 2 Επικασσιτερωμένος αγωγός χαλκού
2	Μόνωση		XLPE
3	Πανοπλία		Κονσερβοποιημένη πλεξούδα από σύρμα χαλκού
4	Εξωτερική Θήκη		SHF1
2. Αναγνώριση καλωδίου Αναγνώριση πυρήνα: Μαύρο + κωδικός αριθμού. 1 Ζεύγη ή περισσότερα: Μαύρο, Λευκό Χρώμα θήκης: Μαύρο 3. Τυπική συμμόρφωση IEC 60092-376, IEC 60228, IEC 60092-360, IEC 60332-1-2, IEC 60332-3-22, IEC 60754-1~2, IEC 61034-1~2
4.Εφαρμογή
S/N	Είδος				Τεχνική απαίτηση
1	Ονομαστική τάση				AC 150/250V
2	Θερμοκρασία λειτουργίας				'-15~90 βαθμοί
S/N	Αριθμός πυρήνων × περιοχή τομής	Δομή αγωγού	Περίπου δια. του μαέστρου	Ονομαστική θκ. της μόνωσης	Ονομαστική θκ.της θήκης	Περίπου OD του καλωδίου	Περίπου βάρος του καλωδίου
	αρ.× τ.μ	αριθ./mm	mm	mm	mm	mm	kg/km
1	2×1.0	7/0.43	1.29	0.5	1.0	7.0	85
2	4×1.0	7/0.43	1.29	0.5	1.0	8.0	119
3	7×1.0	7/0.43	1.29	0.5	1.1	9.5	167
4	12×1.0	7/0.43	1.29	0.5	1.2	12.4	262
5	19×1.0	7/0.43	1.29	0.5	1.3	14.8	410
6	27×1.0	7/0.43	1.29	0.5	1.4	17.7	554
7	37×1.0	7/0.43	1.29	0.5	1.4	19.6	703
5. Ηλεκτρικά χαρακτηριστικά
S/N	Αριθμός πυρήνων × περιοχή τομής ×		Μέγ. DC αντίσταση αγωγού @20 μοίρες 20 μοίρες			Δοκιμή αντοχής τάσης
	αρ.× τ.μ		Ω/χλμ			kV/min, χωρίς βλάβη
1	2×1.0		19.3			1.5/5
2	4×1.0		19.3			1.5/5
3	7×1.0		19.3			1.5/5
4	12×1.0		19.3			1.5/5
5	19×1.0		19.3			1.5/5
6	27×1.0		19.3			1.5/5
7	37×1.0		19.3			1.5/5

Ευέλικτο καλώδιο ελέγχου Huayu Marine

Προσαρμοσμένο για μηχανήματα και εξοπλισμό θαλάσσιου καταστρώματος που συνεχίζει να κουνιέται κατά τη λειτουργία
Λεπτός-κασσιτερωμένος χαλκός κατηγορίας 5, καλή ευελιξία, μικρότερος κίνδυνος θραύσης σύρματος από συνεχή κάμψη και κραδασμούς
Η συνολική διαθέσιμη θωράκιση βοηθά στην καταπολέμηση των παρεμβολών από τις ενσωματωμένες μονάδες ισχύος
Αντοχή μόνωσης Μεγαλύτερη ή ίση με 100 MΩ·km, αντέχει σε συνθήκες αλατιού-ψεκασμού, υγρασίας και λιπαρότητας
Λειτουργεί από -40 μοίρες έως +85 μοίρες, η θήκη θαλάσσιας ποιότητας μπορεί να χειριστεί θαλασσινό νερό, λάδι και χημικά πιτσιλίσματα
Μπορεί να αποκτήσει εκδόσεις SWA θωράκισης, LSZH,-επιβραδυντικής φλόγας για να ανταποκρίνεται στις απαιτήσεις του θαλάσσιου έργου
Κάθε παρτίδα περνάει από πλήρεις ηλεκτρικούς ελέγχους πριν από την αποστολή
